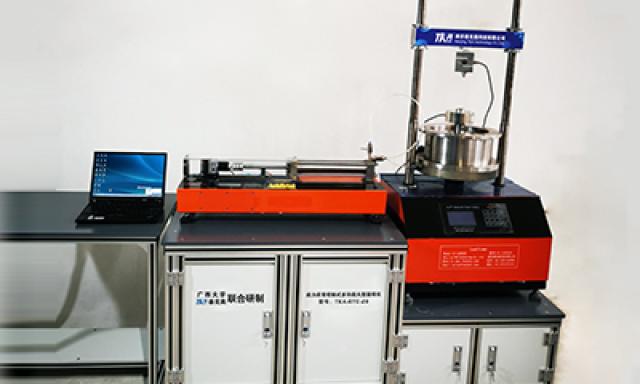

● 軸向加載系統:加載架采用無限剛度設計,伺服電機機械加載,軸向最大荷載200kN,0~200kN任意加載,軸向有效行程100mm;荷載測量和控制精度為滿量程的±0.1%,位移測量和控制精度為滿量程的±0.1%,可拆卸的反力架結構,橫梁、豎向梁均可以拆除,便于運輸和搬運,可以用于三軸試驗,以及其他無側限試驗
● 試樣尺寸為直徑250mm、高度80mm、最大壓縮量40mm;最大凈固結壓力1MPa;最大軸向力200kN
● 試驗考慮雙面排水和單面排水情況,并實時檢查內部孔壓變化量,多點測量,頂層、底層以及內部三層各設置7個傳感器,共5∧7=35個(需要多點分布布局,提供布局圖,孔壓傳感器直徑不大于9mm,厚度不大于3mm)
● 透水石可考慮部分過水情況:全排、條形排水、獨立排水
● 控制系統,240×128液晶中文菜單顯示,實時顯示垂直位移量,垂直荷重,孔壓;自帶數據采集,標準串口輸出,可多臺連接并由計算機控制;20位薄膜按鍵控制,可以控制垂直加載力和加載速度等參數
● 一套反壓控制裝置,用于反壓飽和試驗,1MPa/2000cc反壓體積控制器,配RS232接口,內置16鍵和192×64液晶顯示,防止超過壓力和體積的自動保護裝置。體積精度為測量值的0.1%。壓力精度為全量程的0.1%。體積變化測量和顯示到1cu.mm(0.001ml)。壓力調節和顯示到1kPa
